Мотор-редуктор червячный МЧ-40
Мотор-редуктор червячный МЧ-40 — это блочный прибор, состоящий из электрического двигателя и одноступенчатого червячного редуктора. Для получения более подробной информации звоните на наш номер.
Изготовление в соответствии с собственным ТУ
Поставка редуктора в сборе с двигателем или только редукторной части с посадочными размерами валов по индивидуальному заказу
Гарантия 12 месяцев, наличие паспорта, дальнейшее постгарантийное обслуживание
Цена:
** Цены действуют только на территории Украины



-
Гарантия:18 мес.
-
Доставка:1-2 раб. дня
-
Оплата:По 20% предоплате

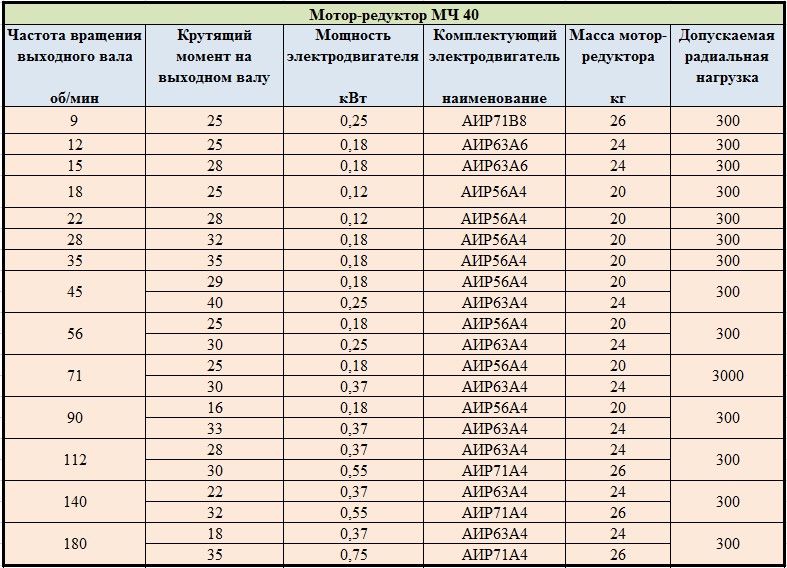

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОТОР-РЕДУКТОРОВ МЧ-40
Наименование параметров |
Значения |
|||||||||||
Межосевое расстояние, мм |
30 |
|||||||||||
Передаточное число редукторной части |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
50,0 |
16,0 |
20,0 |
25,0 |
||
Номинальная частота вращения входного вала, об/мин |
224 |
180 |
140 |
112 |
45 |
35,5 |
28 |
90 |
71 |
50 |
||
Допускаемая радиальная консольная нагрузка, Н, приложенная к середине посадочной части конца выходного вала, Н |
800 |
|||||||||||
Номинальный крутящий момент на выходном валу, Нм, при ПВ, % |
40 |
7 |
10 |
9 |
7 |
14 |
12 |
10 |
14 |
10 |
9 |
|
100 |
8,5 |
11,2 |
10 |
11,2 |
11,2 |
|||||||
КПД, %, в непрерывном режиме с ПВ= 100%, не менее |
51 |
48 |
46 |
42 |
34 |
29 |
27 |
45 |
43 |
35 |
||
Типоразмер двигателя серии АИР |
АИР56В2 |
АИР56А2 |
АИР56А4 |
АИР50В4 |
АИР56В4 |
АИР50В4 |
||||||
Мощность двигателя, кВт |
0,25 |
0,18 |
0,12 |
0,09 |
0,18 |
0,09 |
||||||
Синхронная частота вращения вала, об/ми |
2730 |
1350 |
1335 |
1350 |
1335 |
|||||||
Корректированный уровень звуковой мощности, дБА, не более |
82 |
|||||||||||
Масса редуктора, кг, не более |
6,0 |
5,0 |
6,0 |
5,0 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОТОР-РЕДУКТОРОВ МЧ-40 - МЧ-80
Мотор-редуктор |
Aw |
A |
B |
B 1 |
B 2 |
B 3 |
B 4 |
H |
H 1 |
H 2 |
L 1 |
L 2 |
L 3 |
d |
L |
D |
не более |
||||||||||||||||
МЧ-40 |
40 |
105 |
120 |
100 |
140 |
164 |
100 |
180 |
112 |
37 |
100 |
150 |
180 |
13 |
260 |
200 |
МЧ-63 |
63 |
150 |
145 |
125 |
165 |
197 |
120 |
232 |
145 |
40 |
135 |
180 |
220 |
13 |
350 |
250 |
МЧ-80 |
80 |
180 |
165 |
140 |
185 |
212 |
145 |
267 |
172 |
42 |
160 |
225 |
260 |
15 |
420 |
250 |
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ЦИЛИНДРИЧЕСКИХ ВАЛОВ МОТОР-РЕДУКТОРОВ МЧ-40 - МЧ-80
Мотор-редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
МЧ-40 |
18к6 |
М5 |
28 (40) |
15 |
6 |
20,5 |
МЧ-63 |
28к6 |
М8 |
60 (42) |
20 |
8 |
31 |
МЧ-80 |
35к6 |
М8 |
80 (58) |
20 |
10 |
38 |
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ПОЛЫХ ВАЛОВ МОТОР-РЕДУКТОРОВ МЧ-40 - МЧ-160 (2 ВАРИАНТА)
Мотор-редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
D х m х H8 |
МЧ-40 |
23 |
18 |
112 |
72 |
6 |
20,8 |
22 х 1,5 х H8 |
МЧ-63 |
33 |
28 |
108 |
68 |
8 |
31,1 |
32 х 1,5 х H8 |
МЧ-80 |
41 |
35 |
116 |
66 |
10 |
38,3 |
40 х 1,5 х H8 |
МЧ-100 |
46 |
35 |
205 |
90 |
10 |
38,3 |
45 х 2,0 х Н8 |
МЧ-125 |
60 |
40 |
230 |
110 |
12 |
43,3 |
55 х 2,5 х Н8 |
МЧ-160 |
72 |
60 |
275 |
130 |
18 |
64,4 |
70 х 2,5 х Н8 |
ВАРИАНТЫ СБОРКИ МОТОР-РЕДУКТОРОВ МЧ (вид сверху, червяк под колесом)
ВАРИАНТ РАСПОЛОЖЕНИЯ ЧЕРВЯЧНОЙ ПАРЫ В МОТОР-РЕДУКТОРАХ МЧ (вид сбоку)
Мотор редуктор модели МЧ-40 применяется для непосредственной установки в качестве привода в различные устройства общемашиностроительного типа.
Мотор редуктор червячный используется в дробилках (канализационных), конвейерах, мешалках (лопастных или вертикальных), транспортерах (пластинчатых), подъемниках (грузовых и консольных), станках, элеваторах, кран-балках и концевых балках, дровоколах, в рекламных элементах (банерах, билбордах, призматронах и скроллерах).
Особенности червячных мотор-редукторов МЧ-40
- Червячный МЧ-40 мотор редуктор имеет частоту вращательного момента от 50 до 224 об/мин.
- Поставляемый электродвигатель комплектуется мощностями от 0,09 до 0,25 кВт.
- Крутящий момент на валу составляет 28 - 35 Н*м.
- Передаточное число в пределах 12,5 до 50.
- Межосевое расстояние составляет 30 мм.
- Нагрузка радиальная допускается в пределах 800 Н.
- Номинальная синхронная частота вращательного момента 1335 – 2730 об/мин.
- Общая масса редуктора от 5 до 6 кг.
- Температура рабочей среды не должна быть меньше отметки -40°С и больше +40°С.
- Содержание пыли при эксплуатации мотор редуктора допускается не более 10 – 10,5 мг/м3.
- Установка для работы в агрессивной или взрывоопасной среде не рекомендуется.
Принцип работы
Червячный мотор редуктор МЧ-40 имеет два основных элемента: ведомой и ведущий. Ведущим выступает червяк он же винт, а ведомым - червячное колесо. Принцип действия состоит в плотном зацеплении колеса с зубьями самого вала редуктора. Как правило, червяком именуют винтоподобный элемент со специальной резьбой, у которой конструкция напоминает трапецеидальную форму, а колесо имеет наклоненные зубья со своим особым профилем. При вращательном движении червяка выполняется его транспортировка витков вдоль заданной оси резьбы, после чего зубья начинают свое движение аналогичном направлении. Оси как червяка, так и червячного колеса между собой скрещены под стандартным углом 90°, что в свою очередь дает возможность применения редуктора-мотора в местах, где отсутствует возможность расположения соосно всех элементов агрегата без исключения. Также МЧ-40 обладает особой функцией самоторможения, которая актуальна в тяжелых производственных масштабах. Благодаря данной особенности винт устройства вращает движимую шестеренку, в то время как она не имеет возможности и усилия проворачивать червя.
Преимущества мотор редукторов червячных серии МЧ-40
- возможность эксплуатации в постоянном режиме 8 – 24 ч. в день;
- низкий уровень издаваемого шума;
- большой срок службы;
- малые габариты;
- достаточно высокий КПД;
- надежная конструкция;
- простота в техническом обслуживании;
- отличный диапазон установленных передаточных чисел;
- удобство установки и управления аппаратом.
