Редукторы цилиндрические Ц2 (Ц2-400, Ц2-250, Ц2-300, Ц2-350, Ц2-500, Ц2-650, Ц2-750, Ц2-1000)
Редуктор Ц2 — это двухступенчатое устройство горизонтального расположения, которое применяется в приводах различных механизмов и агрегатов. Если возникли вопросы, позвоните нашим менеджерам!
-
Гарантия:18 мес.
-
Доставка:1-2 раб. дня
-
Оплата:По 20% предоплате
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РЕДУКТОРОВ Ц2
Редуктор |
Aw т |
Aw б |
A |
A 1 |
B |
H |
H 1 |
h |
h 1 |
L |
L 1 |
L 2 |
L 3 |
L 4 |
L 5 |
d |
п |
Ц2-250 |
150 |
100 |
285 |
210 |
260 |
310 |
160 |
18 |
- |
515 |
400 |
75 |
183 |
220 |
280 |
22 |
4 |
Ц2-300 |
175 |
125 |
350 |
250 |
300 |
362 |
190 |
22 |
- |
620 |
475 |
90 |
215 |
255 |
300 |
26 |
4 |
Ц2-350 |
200 |
150 |
400 |
280 |
330 |
410 |
212 |
25 |
- |
700 |
550 |
100 |
238 |
300 |
345 |
26 |
6 |
Ц2-400 |
250 |
150 |
500 |
320 |
380 |
505 |
265 |
27 |
- |
805 |
640 |
150 |
286 |
325 |
375 |
33 |
6 |
Ц2-500 |
300 |
200 |
640 |
360 |
440 |
598 |
315 |
30 |
- |
985 |
785 |
190 |
340 |
390 |
445 |
39 |
6 |
Ц2-650 |
400 |
250 |
780 |
470 |
560 |
695 |
315 |
36 |
95 |
1270 |
910 |
190 |
443 |
480 |
550 |
39 |
8 |
Ц2-750 |
450 |
300 |
900 |
560 |
650 |
783 |
355 |
40 |
100 |
1455 |
1040 |
225 |
494 |
570 |
645 |
46 |
8 |
Ц2-1000 |
600 |
400 |
1200 |
760 |
860 |
1018 |
450 |
45 |
155 |
1905 |
1400 |
300 |
645 |
740 |
805 |
52 |
8 |
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КОНИЧЕСКИХ ВАЛОВ РЕДУКТОРОВ Ц2
Редуктор |
быстроходный вал |
тихоходный вал |
||||||||||
d |
d 1 |
l |
l 1 |
b |
t |
d |
d 1 |
l |
l 1 |
b |
t |
|
Ц2-250 |
30 |
М20х1,5 |
80 |
58 |
5 |
15,55 |
65 |
М42х3,0 |
140 |
105 |
16 |
33,88 |
Ц2-300 |
35 |
М20х1,5 |
80 |
58 |
6 |
18,55 |
75 |
М48х3,0 |
140 |
105 |
18 |
38,88 |
Ц2-350 |
40 |
М24х2,0 |
110 |
82 |
10 |
20,9 |
85 |
М56х4,0 |
170 |
130 |
20 |
43,75 |
Ц2-400 |
50 |
М36х3,0 |
110 |
82 |
12 |
25,95 |
95 |
М64х4,0 |
170 |
130 |
22 |
48,75 |
Ц2-500 |
60 |
М42х3,0 |
140 |
105 |
16 |
31,38 |
110 |
М80х4,0 |
210 |
165 |
25 |
55,88 |
Ц2-650 |
70 |
М48х3,0 |
140 |
105 |
18 |
36,38 |
140 |
М100х4,0 |
250 |
200 |
32 |
72 |
Ц2-750 |
80 |
М56х4,0 |
170 |
130 |
20 |
41,25 |
170 |
М125х4,0 |
300 |
240 |
40 |
88 |
Ц2-1000 |
100 |
М72х4,0 |
210 |
165 |
25 |
50,88 |
220 |
М140х4,0 |
350 |
280 |
50 |
114 |

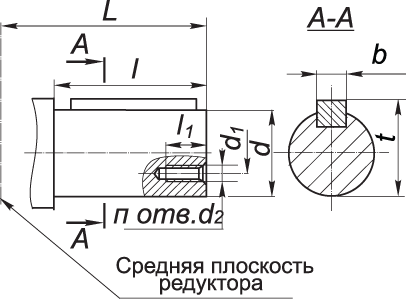

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТИХОХОДНЫХ ЦИЛИНДРИЧЕСКИХ ВАЛОВ РЕДУКТОРОВ Ц2
Редуктор |
тихоходный вал |
||||||||
d |
d 1 |
d 2 |
l |
l 1 |
b |
t |
п |
L |
|
Ц2-250 |
65r6 |
32 |
М10 |
105 |
20 |
18 |
71 |
2 |
255 |
Ц2-300 |
75r6 |
50 |
М12 |
105 |
22 |
20 |
82 |
2 |
280 |
Ц2-350 |
85r6 |
50 |
М12 |
130 |
22 |
22 |
93 |
2 |
320 |
Ц2-400 |
95r6 |
50 |
М12 |
130 |
22 |
25 |
104 |
2 |
350 |
Ц2-500 |
110s6 |
80 |
М12 |
165 |
22 |
28 |
120 |
3 |
410 |
Ц2-650 |
140s6 |
80 |
М12 |
200 |
22 |
36 |
152 |
3 |
510 |
Ц2-750 |
170s6 |
105 |
М16 |
240 |
26 |
40 |
184 |
3 |
595 |
Ц2-1000 |
220s6 |
140 |
М20 |
280 |
32 |
50 |
237 |
3 |
745 |
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТИХОХОДНОГО ВАЛА В ВИДЕ ЗУБЧАТОЙ ПОЛУМУФТЫ
Редуктор |
b |
d |
d 1 |
d 2 |
L |
l |
l 1 |
Зацепление |
|
m |
z |
||||||||
Ц2-250 |
20 |
147 |
72F8 |
95 |
198 |
8 |
38 |
3,5 |
40 |
Ц2-300 |
25 |
210 |
80F8 |
105 |
227 |
9,5 |
50 |
5 |
40 |
Ц2-350 |
30 |
252 |
110F8 |
140 |
255 |
10 |
60 |
6 |
40 |
Ц2-400 |
30 |
252 |
110F8 |
140 |
280 |
10 |
60 |
6 |
40 |
Ц2-500 |
40 |
336 |
150F8 |
215 |
330 |
15 |
65 |
8 |
40 |
Ц2-650 |
50 |
420 |
160F8 |
230 |
410 |
15 |
70 |
10 |
40 |
Ц2-750 |
60 |
504 |
200F8 |
290 |
480 |
20 |
90 |
12 |
40 |
Ц2-1000 |
80 |
672 |
320F8 |
445 |
645 |
25 |
130 |
16 |
40 |

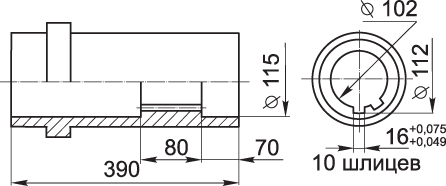

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ПОЛОГО ВАЛА РЕДУКТОРА Ц2-400П
ВАРИАНТЫ СБОРКИ РЕДУКТОРОВ
Наименование технических характеристик |
Типоразмер редуктора |
|||||||
Ц2-250 |
Ц2-300 |
Ц2-350 |
Ц2-400 |
Ц2-500 |
Ц2-650 |
Ц2-750 |
Ц2-1000 |
|
Передаточные числа |
8; 10; 12,5; 16; 20; 25; 31,5; 40; 50 |
|||||||
Допускаемая радиальная консольная нагрузка на тихоходном валу, Н |
6300 |
8000 |
10000 |
10000 |
14000 |
20000 |
32000 |
80000 |
Номинальный крутящий момент на выходном валу, Н.м |
825 |
1180 |
1750 |
3350 |
5450 |
14500 |
23000 |
54000 |
КПД |
0,96 |
|||||||
Масса, кг |
87 |
138 |
210 |
315 |
500 |
1100 |
1650 |
3700 |
Цилиндрический редуктор типа Ц2 предназначен для передачи момента механизмами различных устройств. Конструкция редуктора Ц2 поддерживает несколько типоразмеров, а также имеет тихоходную ступень. В свою очередь, межосевые расстояния тихоходной ступени варьируются от 215 до 1000 мм, что и позволяет осуществить выпуск различных вариантов изделия.
Конструкция цилиндрического редуктора Ц2
Дополнительно при рассмотрении конструкции можно отметить наличие роликоподшипников, которые используются в качестве опор для валов устройства. При необходимости можно отрегулировать осевой зазор в подшипниках посредством использования специальных прокладок. Их необходимо будет установить между поверхностью торца агрегата и крышкой, к которой осуществляется крепление подшипников.
Что касается самой крышки редуктора, а также его корпуса, то отличительной особенностью является разработка и использование жесткой конструкции. Среди деталей, на которые стоит обратить внимание, можно отметить:
- Наличие вертикальных ребер жесткости у крышки. Они устанавливаются в плоскостях осей расположения второго и третьего валов.
- Наличие трех ниш, предназначенных для крепления фундаментных болтов с помощью гаек.
Принцип работы цилиндрического редуктора Ц2
Принцип работы редуктора заключается в приеме крутящего момента и дальнейшей передачи его другим механизмам конструкции, в которой используется агрегат. При этом цилиндрический редуктор способен обеспечить передачу крутящего момента на тихоходном валу от 7000 до 50000 Н*м.
Для организации работы в мотор редуктора заливается масло. Способствует этому наличие люка в верхней части крышки. После того, как масло будет залито до нужного предела, люк плотно закрывают, а также дополнительно укрепляют болтами.
Необходимо отметить, что в процессе работы редуктора внутри конструкции начинает нагреваться воздух. Его выведение осуществляется посредством отдушины, которая находится в смотровой крышке агрегата. Таким образом, удается избежать его перегрева и несвоевременной поломки.
Наконец, во время эксплуатации редуктора происходит регулярное смазывание деталей конструкции. Масло подается на подшипники и разбрызгивается на другие элементы, когда начинает работать передача.
Вы можете оформить покупку редуктора цилиндрического типа Ц2 в режиме онлайн на нашем сайте. При этом вы можете выбрать требуемый типоразмер и указать это в заказе. После отправки заявки с вами свяжется наш менеджер для уточнения внесенных вами данных, а также завершения оформления покупки.
Если у вас возникнут какие-либо вопросы, вы всегда можете обратиться за консультацией к сотрудникам нашего магазина. Связаться можно с помощью телефонного звонка или посредством письма на электронную почту.
