Мотор-редуктор червячный МЧ-63
Мотор-редуктор червячный МЧ-63 — это блочный прибор, состоящий из электрического двигателя и одноступенчатого червячного редуктора. Для получения более подробной информации звоните на наш номер.
Изготовление в соответствии с собственным ТУ
Поставка редуктора в сборе с двигателем или только редукторной части с посадочными размерами валов по индивидуальному заказу
Гарантия 12 месяцев, наличие паспорта, дальнейшее постгарантийное обслуживание
Цена:
** Цены действуют только на территории Украины



ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОТОР-РЕДУКТОРОВ МЧ-40 - МЧ-80
Мотор-редуктор | Aw | A | B | B 1 | B 2 | B 3 | B 4 | H | H 1 | H 2 | L 1 | L 2 | L 3 | d | L | D |
не более | ||||||||||||||||
МЧ-40 | 40 | 105 | 120 | 100 | 140 | 164 | 100 | 180 | 112 | 37 | 100 | 150 | 180 | 13 | 260 | 200 |
МЧ-63 | 63 | 150 | 145 | 125 | 165 | 197 | 120 | 232 | 145 | 40 | 135 | 180 | 220 | 13 | 350 | 250 |
МЧ-80 | 80 | 180 | 165 | 140 | 185 | 212 | 145 | 267 | 172 | 42 | 160 | 225 | 260 | 15 | 420 | 250 |
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ЦИЛИНДРИЧЕСКИХ ВАЛОВ МОТОР-РЕДУКТОРОВ МЧ-40 - МЧ-80
Мотор-редуктор | d | d 1 | l | l 1 | b | t |
МЧ-40 | 18к6 | М5 | 28 (40) | 15 | 6 | 20,5 |
МЧ-63 | 28к6 | М8 | 60 (42) | 20 | 8 | 31 |
МЧ-80 | 35к6 | М8 | 80 (58) | 20 | 10 | 38 |
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ПОЛЫХ ВАЛОВ МОТОР-РЕДУКТОРОВ МЧ-40 - МЧ-160 (2 ВАРИАНТА)
Мотор-редуктор | d | d 1 | l | l 1 | b | t | D х m х H8 |
МЧ-40 | 23 | 18 | 112 | 72 | 6 | 20,8 | 22 х 1,5 х H8 |
МЧ-63 | 33 | 28 | 108 | 68 | 8 | 31,1 | 32 х 1,5 х H8 |
МЧ-80 | 41 | 35 | 116 | 66 | 10 | 38,3 | 40 х 1,5 х H8 |
МЧ-100 | 46 | 35 | 205 | 90 | 10 | 38,3 | 45 х 2,0 х Н8 |
МЧ-125 | 60 | 40 | 230 | 110 | 12 | 43,3 | 55 х 2,5 х Н8 |
МЧ-160 | 72 | 60 | 275 | 130 | 18 | 64,4 | 70 х 2,5 х Н8 |
ВАРИАНТЫ СБОРКИ МОТОР-РЕДУКТОРОВ МЧ (вид сверху, червяк под колесом)
ВАРИАНТ РАСПОЛОЖЕНИЯ ЧЕРВЯЧНОЙ ПАРЫ В МОТОР-РЕДУКТОРАХ МЧ (вид сбоку)

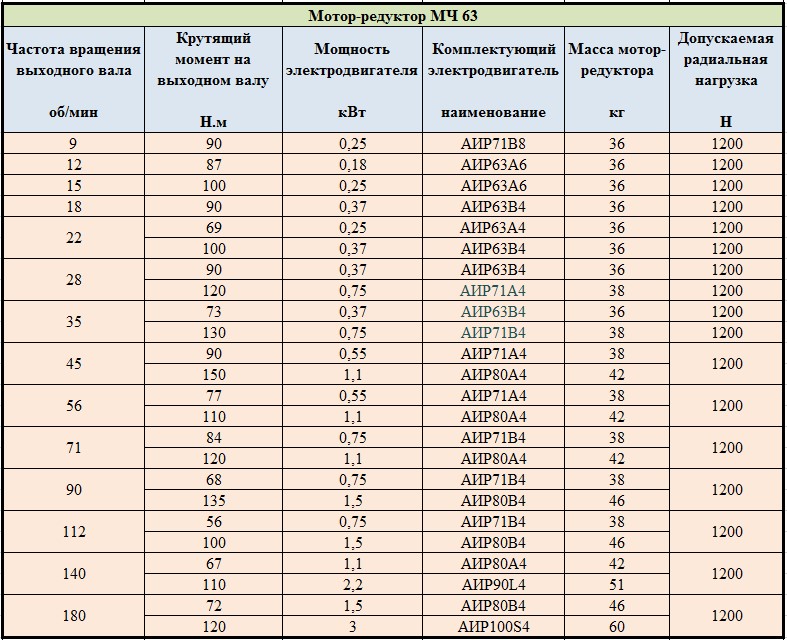

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОТОР-РЕДУКТОРОВ МЧ-63
Наименование параметров |
Значения |
|||||||||||
Межосевое расстояние, мм |
30 |
|||||||||||
Передаточное число редукторной части |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
50,0 |
16,0 |
20,0 |
25,0 |
||
Номинальная частота вращения входного вала, об/мин |
224 |
180 |
140 |
112 |
45 |
35,5 |
28 |
90 |
71 |
50 |
||
Допускаемая радиальная консольная нагрузка, Н, приложенная к середине посадочной части конца выходного вала, Н |
800 |
|||||||||||
Номинальный крутящий момент на выходном валу, Нм, при ПВ, % |
40 |
7 |
10 |
9 |
7 |
14 |
12 |
10 |
14 |
10 |
9 |
|
100 |
8,5 |
11,2 |
10 |
11,2 |
11,2 |
|||||||
КПД, %, в непрерывном режиме с ПВ= 100%, не менее |
51 |
48 |
46 |
42 |
34 |
29 |
27 |
45 |
43 |
35 |
||
Типоразмер двигателя серии АИР |
АИР56В2 |
АИР56А2 |
АИР56А4 |
АИР50В4 |
АИР56В4 |
АИР50В4 |
||||||
Мощность двигателя, кВт |
0,25 |
0,18 |
0,12 |
0,09 |
0,18 |
0,09 |
||||||
Синхронная частота вращения вала, об/ми |
2730 |
1350 |
1335 |
1350 |
1335 |
|||||||
Корректированный уровень звуковой мощности, дБА, не более |
82 |
|||||||||||
Масса редуктора, кг, не более |
6,0 |
5,0 |
6,0 |
5,0 |
Мотор редуктор типа МЧ-63 предназначен для комплектации в качестве дополнительного привода различных общемашиностроительных устройств и механизмов.
Используется мотор редуктор в кран-балках, в дробилках (канализационного типа), промышленных станках, элеваторов, конвейерах, подъемниках (консольных и грузовых), дровоколах, мешалках (лопастных и вертикальных), транспортерах, а также в рекламных банерах, скроллерах, билбордах и призматронах.
Особенности мотор-редукторов МЧ-63
- Мотор редуктор червячный обладает частотой вращательного момента 50 - 224 об/мин.
- Устанавливаются электродвигатели с мощностями от 0,25 до 2,2 кВт.
- Крутящий момент на валу варьируется в пределах 90 - 120 Н*м.
- Передаточное число в редукторе составляет 12,5 - 50.
- Межосевое расстояние на валу не более 30 мм.
- Радиальная нагрузка допускается до 800 Н.
- Максимальная синхронная частота вращательного момента достигает 2730 об/мин.
- Общий вес не превышает 5 - 6 кг.
- Содержание пыли в рабочей среде разрешено не более 10 – 10,5 мг/м3.
Также запрещена установка мотор редукторов в агрессивной или взрывоопасной среде, которая может привести к необратимому повреждению обмотки двигателя и защитного кожуха редуктора, а в климатическом исполнении по ГОСТу на высоте не более 1000 м над уровнем моря.
Принцип работы
Червячный мотор редуктор МЧ-63 имеет два важнейших элемента: ведомый и ведущий. Ведомым выступает червячное колесо, а ведущим – винт (червяк). Зацепление зубьев червячного колеса происходит вместе с редукторным валом. Как правило, червяком представляют винтоподобный элемент с особой резьбой. Колесо имеет наклоненные зубья со своим типом профиля. При непосредственном вращении червяка его перемещение витков выполняется вдоль установленной оси резьбы, после чего и зубья начинают движение в аналогичном направлении. Оси как червячного колеса, так и червяка скрещены под прямым углом 90?, что дает возможность использования аппарата в местах, где отсутствует расположение в соосном порядке всех элементов. Также данный мотор редуктор обладает специальной функцией самоторможения, которая особенно актуальна в производственных масштабах в любой промышленности. Благодаря этой особенности винт вращает шестеренку, в то время как она не сможет провернуть червя. Вал выходной может вращаться в любую сторону без конкретной предпочтительности.
Преимущества мотор редукторов типа МЧ-63
- компактные размеры;
- возможность эксплуатации в беспрерывном режиме от 8 до 24 часов;
- длительный срок службы;
- высокий КПД;
- высокопрочная конструкция;
- неприхотливость в обслуживании;
- широкий диапазон для выбора установленных передаточных чисел;
- удобное управление.
