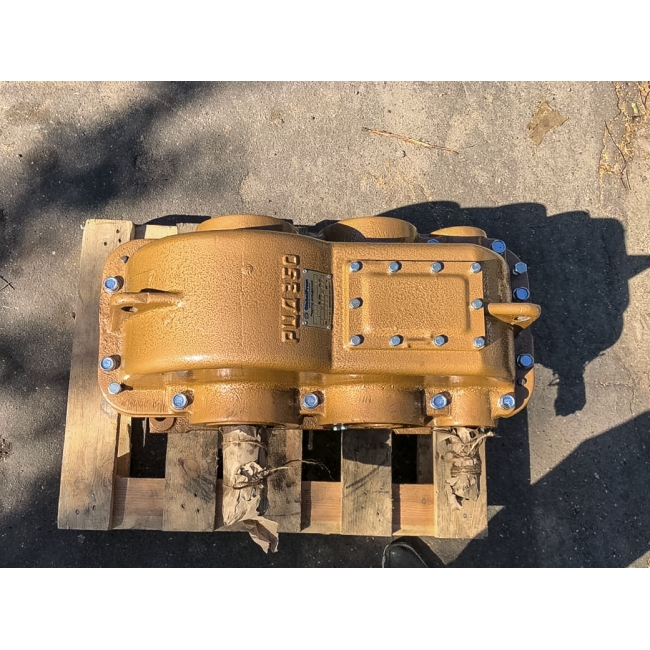

Редуктори циліндричні РЦД-250
Тип редуктора |
Передаточное отношение |
Частота вращения входного вала, мин-1 |
Номинальный крутящий момент на выходном валу, Н•м |
РЦД-250 |
10; 16; 20; 25, 31,5; 40 |
от 600 до 1500 |
431 ... 505 |
РЦД-350 |
1020 ... 1200 |
||
РЦД-400 |
1990 ... 2300 |
Габаритные и присоединительные размеры редукторов РЦД
Тип редуктора |
Размер, мм |
n, шт |
Масса, кг |
||||||||||||||||
АC |
АT |
А1 |
А2 |
А3 |
B |
В1 |
В2 |
Н |
Н1 |
h |
L |
L1 |
L2 |
L3 |
M |
d |
|||
РЦД-250 |
250 |
150 |
115 |
165 |
330 |
250 |
200 |
250 |
315 |
160 |
24 |
520 |
400 |
220 |
230 |
185 |
23 |
6 |
87 |
РЦД-350 |
350 |
200 |
164 |
240 |
480 |
320 |
255 |
320 |
410 |
212 |
24 |
700 |
545 |
260 |
290 |
235 |
175 |
||
РЦД-400 |
400 |
250 |
190 |
270 |
540 |
360 |
275 |
360 |
510 |
265 |
28 |
800 |
640 |
280 |
335 |
285 |
27 |
287 |
Пример условного обозначения: Редуктор РЦД-350-25-12-Ц-У2, где
РЦД - тип редуктора.
350 - межосевое расстояние выходной ступени, мм.
25 - номинальное передаточное отношение.
12 - вариант сборки.
Ц - исполнение конца выходного вала.
У2 - климатическое исполнение и категория размещения по ГОСТ 15150-69.
Циліндричні редуктори РЦД-250 (моделі РЦД-250, РЦД-350, РЦД-400) з двоступеневою передачею призначені для зменшення загальної частоти обертання, а також моментального збільшення обертаючого моменту. Обертаючий момент в даних редукторах становить 431-2300 Н*м, діапазон передавальних відносин коливається від 10 до 40, а початкова частота обертання від 600 об / хв до 1500 об / хв.
Циліндричний редуктор РЦД складається з: спеціальної зубчастої передачі (кількох пар косозубих типів коліс, вали у яких розташовані в одній площині та встановлені на спеціальних підшипниках кочення). Такі редуктора відмінно підходять для постійної роботи у важких умовах, проте їх можна застосовувати й у випадку з перемінними навантаженнями. Допустима частота у всіх циклах в одну одиницю часу при добовому режимі роботи - 2 в годину.
Швидкохідний вал в стандартному виконанні: Конічний (позначається літерою К)
Тихохідні вали в стандартному виконанні циліндричні (позначається літерою Ц) (стандартне виконання), моделі РЦД-250 - виконані у вигляді частини зубчастої муфти та порожнистим шліцьовим (позначається літерами М і П). Дані вали використовуються в таких випадках складання редукторів РЦД-250: 11,12, 21,22,31,32.
Призначення і застосування редукторів РЦД-250
Використання редукторів можливе за таких умов:
- можливе навантаження змінна і постійна
- навантаження можлива реверсивна й одного напрямку;
- експлуатація як тривалий час, так і з нерегулярним графіком;
- обертання валів відбувається в будь-яку сторону;
- не рекомендується збільшувати частоту обертання вхідного вала вище 1500 об / хв;
- номінальна робоча температура від -40º до + 50ºС.
Особливості редуктора РЦД-250 від компанії «GlobalProm»
- гарантована робота без ламань (до 24 годин) з мінімальними зупинками.
- високий ККД.
- невеликі габарити механізму.
- високий термін експлуатації.
- легкість в роботі, не потрібне спеціальне навчання.
Область застосування редукторів РЦД-250 досить обширна. Вони є просто незамінними в різних приводах механізмів, живильників і спецмашин (транспортерах, дробарках і т.д.).
