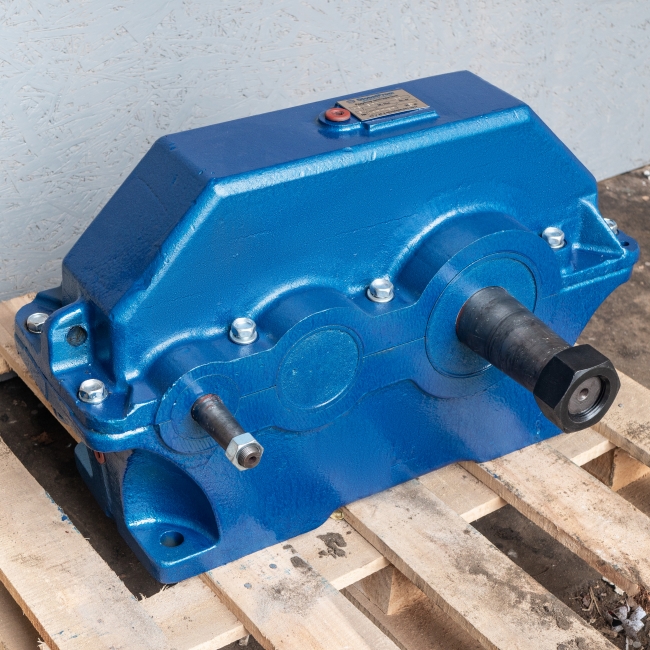

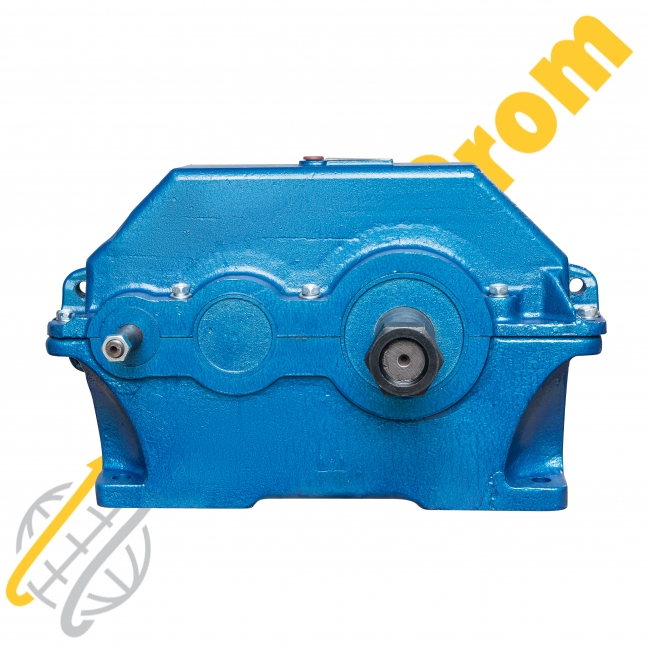

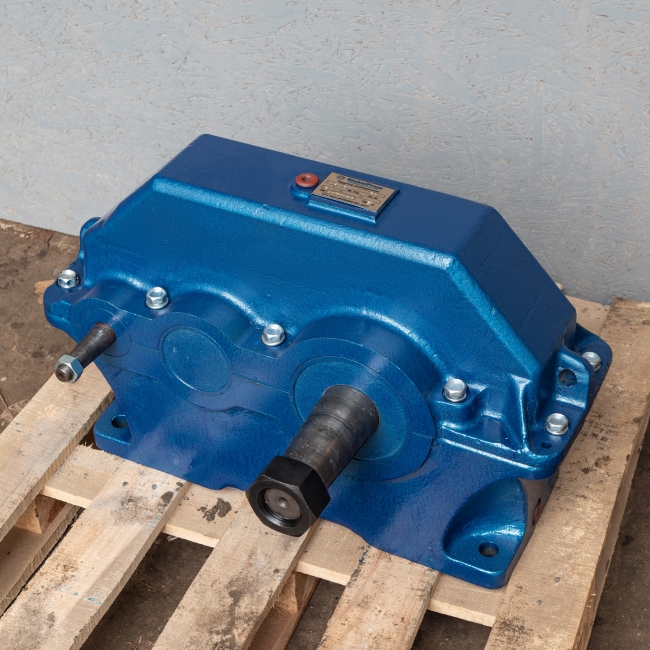

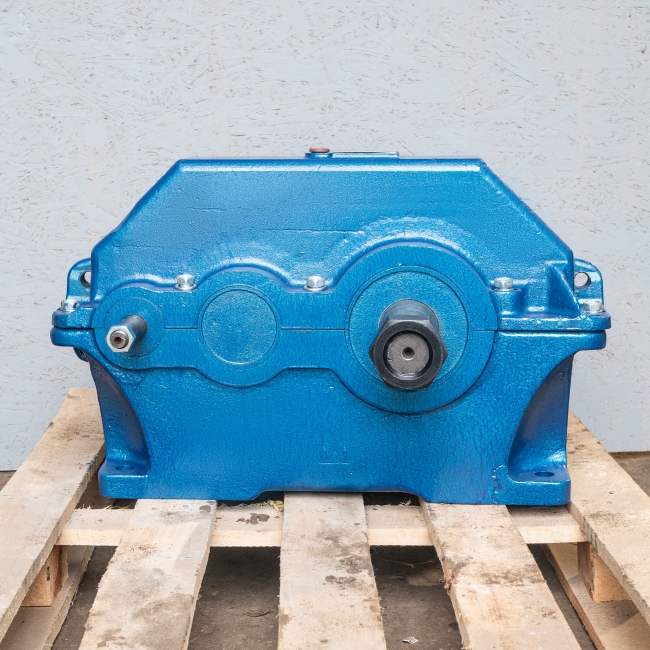

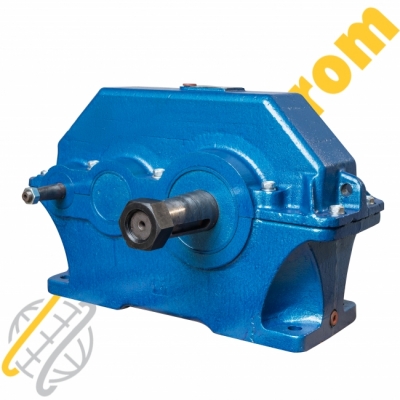

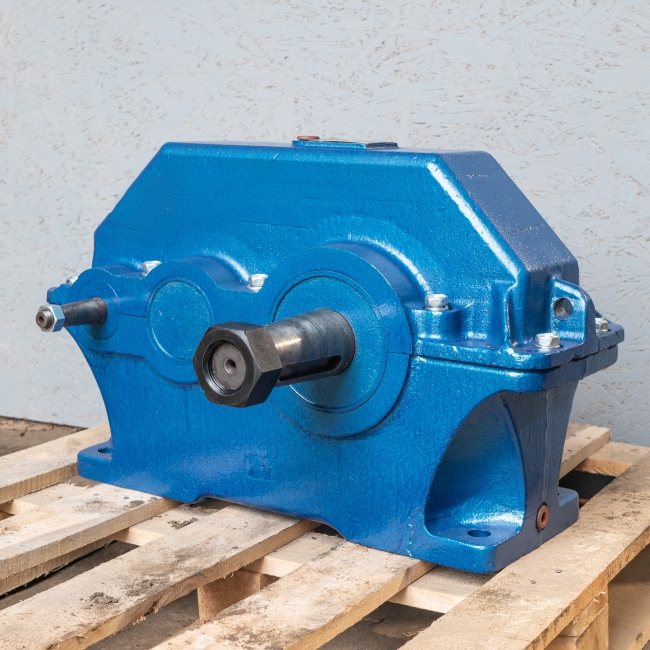

Редуктори циліндричні Ц2У-160

Є у наявності

Передатне число

Варіант збірки редуктора

Ціна:

24 000 грн

* Ціна може змінюватися у залежності від обраних параметрів
** Ціни діють тільки на території України

КУПИТИ В ОДИН КЛІК

Кількість

Доставка:

Гарантия:
18 мес.
Доставка:
1-2 раб. дня
Оплата:
По 20% предоплате

Наименование технических характеристик		Типоразмер редуктора
Наименование технических характеристик		1Ц2У-100	1Ц2У-125	1Ц2У-160	1Ц2У-200	1Ц2У-250
Передаточные числа		8; 10; 12,5; 16; 20; 25; 31,5; 40
Допускаемая радиальная консольная нагрузка, Н	на быстроходном валу	500	750	1000	2240	3150
Допускаемая радиальная консольная нагрузка, Н	на тихоходном валу	4500	6300	9000	12500	18000
Номинальный крутящий момент на тихоходном валу, Н.м		315	630	1250	2500	5000
КПД		0,97
Масса, кг		20	32	95	170	320

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РЕДУКТОРОВ 1Ц2У

Редуктор	Aw т	Aw б	A	B	B 1	H	H 1	h	L	L 1	L 2	L 3	L 4	L 5	d
1Ц2У-100	100	80	290	145	109	225	112	20	386	325	85	132	136	165	15
1Ц2У-125	125	80	335	165	125	270	132	22	440	375	106	155	145	206	19
1Ц2У-160	160	100	425	195	140	335	170	24	545	475	135	195	170	224	24
1Ц2У-200	200	125	515	230	165	420	212	30	670	580	165	236	212	280	24
1Ц2У-250	250	160	670	280	218	515	265	32	825	730	212	290	265	335	28

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КОНИЧЕСКИХ ВАЛОВ РЕДУКТОРОВ 1Ц2У

Редуктор	быстроходный вал						тихоходный вал
Редуктор	d	d 1	l	l 1	b	t	d	d 1	l	l 1	b	t
1Ц2У-100	20	М12х1,25	50	36	4	10,6	35	М20х1,5	80	58	6	18,55
1Ц2У-125	20	М12х1,25	50	36	4	10,6	45	М30х2,0	110	82	12	23,45
1Ц2У-160	25	М16х1,5	60	42	5	13,45	55	М36х3,0	110	82	14	28,95
1Ц2У-200	30	М20х1,5	80	58	5	15,55	70	М48х3,0	140	105	18	36,38
1Ц2У-250	40	М24х2,0	110	82	10	20,9	90	М64х4,0	170	130	22	46,75

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ЦИЛИНДРИЧЕСКИХ ВАЛОВ РЕДУКТОРОВ 1Ц2У

Редуктор	быстроходный вал				тихоходный вал
Редуктор	d	l	b	t	d	l	b	t
1Ц2У-100	18k6	36	6	20,5	30m6	58	8	33
1Ц2У-125	18k6	36	6	20,5	40m6	82	12	43
1Ц2У-160	22k6	42	6	24,5	50m6	105	14	53,5
1Ц2У-200	25k6	58	8	28	65m6	105	18	69
1Ц2У-250	35k6	82	10	38	85m6	170	22	90

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТИХОХОДНОГО ВАЛА В ВИДЕ ЗУБЧАТОЙ ПОЛУМУФТЫ

Редуктор	b	d	d 1	d 2	d 3	L	l	l 1	Зацепление
Редуктор	b	d	d 1	d 2	d 3	L	l	l 1	m	z
1Ц2У-160	20	168	90	72F8	95	165	9	38	4	40
1Ц2У-200	25	210	100	80F8	105	192	10	50	5	40
1Ц2У-250	30	232	150	120F8	170	231	10	50	4	56

ВАРИАНТЫ СБОРКИ РЕДУКТОРОВ

Редуктор моделі Ц2У-160 застосовується для перетворення обертального моменту і загальної частоти швидкості обертання основного валу. Обертальний момент зазвичай зростає при значному зменшенні швидкості. Використовується циліндричний тип редуктора як безпосередній привід для верстатів, бетономішалок, технологічного обладнання, в будівельних роботах, а також в різноманітних областях важкої промисловості та сільського господарства.

Моделі редукторів Ц2У-160

Редуктора серії Ц2У в нашому каталозі представлені в таких виконаннях: Ц2У160.

Технічні характеристики

Циліндричні редуктори Ц2У-160 даної серії мають стандартні передавальні числа 8 - 40.

Обертальний момент на валу варіюється від 310 до 4990 Н * м.

Консольне навантаження при роботі на ведучому валу становить 490 - 3140 Н, а на відомому від 4490 до 17990 Н.

Загальна вага може становити від 20 до 318 кг.

Модель Ц2У має зубчасту передачу. Для зміни частоти використовуються різні за своїм розміром шестерні. Загальні розміри безпосередньо впливають на встановлений передавальне число. У маркуванні зазначені числа означають відстань між осями двох валів. Монтувати агрегат рекомендується на горизонтальну поверхню. Незначні перевантаження припустимі під час запусків, а також при виключенні двигуна.

Циліндричні редуктори Ц2У-160 складаються з міцного корпусу, спеціального колеса, підшипників, двох валів, а також системи, що подає мастило. У таких редукторах розміщені кілька передач суміщених між собою послідовно. Вали з'єднуються муфтою, яка своєю чергою сполучена з електродвигуном. Зубчасті колеса зачіпляються між собою тим самим утворюючи циліндричну передачу.

Приводиться в рух механізм редуктора за допомогою додатка до його робочого колеса і валу обертального моменту. У циліндричної передачі використовується для зусилля, яке моментально передається від одного вала до іншого зубчастими колесами. Колеса виробляються строго з різною кількістю зубів і їх діаметром. Як правило, робоче колесо з меншою кількістю таких «зубів» називається «шестернею».

При установці редукторів Ц2У-160 на поверхню необхідно максимально усунути будь-які перекоси. Натягування муфт проводиться відповідно до інструкції виробника. Сильні механічні удари по валах редуктора негативно позначаються на внутрішніх підшипниках. Закріплювати пристрій необхідно на рівній поверхні, без можливості розхитування конструкції для повної безпеки при роботі.

Переваги циліндричних редукторів моделі Ц2У-160

високий ККД (0,97%);
надійна конструкція;
компактні габарити;
зручне управління;
тривалий термін служби;
низький рівень шуму;
не потребує спеціального технічного обслуговування.

Купити редуктор Ц2У-160 за найкращою ціною високої якості Ви завжди можете звернувшись в чат-онлайн до консультанта, зв'язавшись з нами за телефоном, вказаним у вкладці «Контакти» або натиснувши праворуч від фото "Купити" / "Уточнити ціну".
