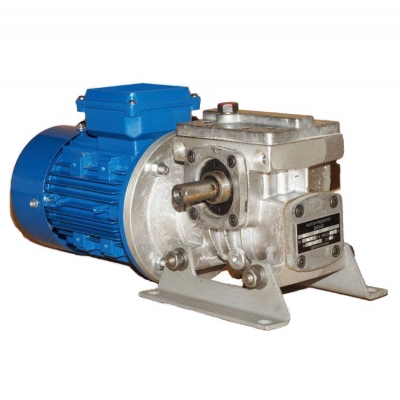

Мотор-редуктор черв`ячний МЧ-80

Опис

Мотор-редуктор черв'ячний МЧ-80 це блоковий прилад, що складається з електричного двигуна і одноступінчастого черв'ячного редуктора. Для отримання більш детальної інформації дзвоніть на наш номер.

Є у наявності

Виготовлення відповідно до власного ТУ

Постачання редуктора у зборі з двигуном або тільки редукторної частини з посадковими розмірами валів на індивідуальне замовлення

Гарантія 12 місяців, наявність паспорта, подальше післягарантійне обслуговування

Частота обертання, об/хв

Потужність двигуна, кВт

Ціна:

11 219 грн

* Ціна може змінюватися у залежності від обраних параметрів
** Ціни діють тільки на території України

КУПИТИ В ОДИН КЛІК

Кількість

Доставка:

Гарантия:
18 мес.
Доставка:
1-2 раб. дня
Оплата:
По 20% предоплате

Наименование параметров		Значения
Межосевое расстояние, мм		30
Передаточное число редукторной части		12,5	16,0	20,0	25,0	31,5	40,0	50,0	16,0	20,0	25,0
Номинальная частота вращения входного вала, об/мин		224	180	140	112	45	35,5	28	90	71	50
Допускаемая радиальная консольная нагрузка, Н, приложенная к середине посадочной части конца выходного вала, Н		800
Номинальный крутящий момент на выходном валу, Нм, при ПВ, %	40	7	10	9	7	14	12	10	14	10	9
	100		8,5			11,2	10		11,2	11,2
КПД, %, в непрерывном режиме с ПВ= 100%, не менее		51	48	46	42	34	29	27	45	43	35
Типоразмер двигателя серии АИР		АИР56В2			АИР56А2	АИР56А4	АИР50В4		АИР56В4		АИР50В4
Мощность двигателя, кВт		0,25			0,18	0,12	0,09		0,18		0,09
Синхронная частота вращения вала, об/ми		2730				1350	1335		1350		1335
Корректированный уровень звуковой мощности, дБА, не более		82
Масса редуктора, кг, не более		6,0					5,0		6,0		5,0

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОТОР-РЕДУКТОРОВ МЧ-40, МЧ-63, МЧ-80:

Номинальная частота вращения выходного вала, об/мин	МЧ-40		МЧ-63		МЧ-80
Номинальная частота вращения выходного вала, об/мин	Номинальный крутящий момент на выходном валу, Н.м	Мощность эл/дв, кВт	Номинальный крутящий момент на выходном валу, Н.м	Мощность эл/дв, кВт	Номинальный крутящий момент на выходном валу, Н.м	Мощность эл/дв, кВт
9	20	0,25	90	0,25	180	0,25
12,5	28	0,25	90	0,18	180	0,37
16	28	0,18	100	0,25	210	0,55
18	32	0,18	100	0,37	190	0,55
22,4	28	0,18	100	0,37	210	0,75
28	32	0,18	120	0,55	240	1,1
35,5	30	0,18	110	0,55	220	1,1
45	35	0,25	120	0,75	240	1,5
56	30	0,25	100	0,75	200	1,5
71	28	0,37	100	1,1	180	1,5
90	32	0,37	110	1,5	210	2,2
112	28	0,55	100	1,5	200	3,0
140	32	0,55	100	1,5	190	3,0
180	32	0,75	110	2,2	200	4,0

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОТОР-РЕДУКТОРОВ МЧ-40 - МЧ-80

Мотор-редуктор	Aw	A	B	B 1	B 2	B 3	B 4	H	H 1	H 2	L 1	L 2	L 3	d	L	D
Мотор-редуктор	Aw	A	B	B 1	B 2	B 3	B 4	H	H 1	H 2	L 1	L 2	L 3	d	не более
МЧ-40	40	105	120	100	140	164	100	180	112	37	100	150	180	13	260	200
МЧ-63	63	150	145	125	165	197	120	232	145	40	135	180	220	13	350	250
МЧ-80	80	180	165	140	185	212	145	267	172	42	160	225	260	15	420	250

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ЦИЛИНДРИЧЕСКИХ ВАЛОВ МОТОР-РЕДУКТОРОВ МЧ-40 - МЧ-80

Мотор-редуктор	d	d 1	l	l 1	b	t
МЧ-40	18к6	М5	28 (40)	15	6	20,5
МЧ-63	28к6	М8	60 (42)	20	8	31
МЧ-80	35к6	М8	80 (58)	20	10	38

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ПОЛЫХ ВАЛОВ МОТОР-РЕДУКТОРОВ МЧ-40 - МЧ-160 (2 ВАРИАНТА)

Мотор-редуктор	d	d 1	l	l 1	b	t	D х m х H8
МЧ-40	23	18	112	72	6	20,8	22 х 1,5 х H8
МЧ-63	33	28	108	68	8	31,1	32 х 1,5 х H8
МЧ-80	41	35	116	66	10	38,3	40 х 1,5 х H8
МЧ-100	46	35	205	90	10	38,3	45 х 2,0 х Н8
МЧ-125	60	40	230	110	12	43,3	55 х 2,5 х Н8
МЧ-160	72	60	275	130	18	64,4	70 х 2,5 х Н8

ВАРИАНТЫ СБОРКИ МОТОР-РЕДУКТОРОВ МЧ (вид сверху, червяк под колесом)

ВАРИАНТ РАСПОЛОЖЕНИЯ ЧЕРВЯЧНОЙ ПАРЫ В МОТОР-РЕДУКТОРАХ МЧ (вид сбоку)

Черв'ячний мотор-редуктор типу МЧ-80:

Черв'ячний мотор-редуктор МЧ-80 - це об'єднані в єдину категорію редуктор і електродвигун. Редуктор включає 1 щабель і складається з черв'яка і зубчастого колеса. Електромотор передбачений на змінний електрострум промислової частоти.

Його результативність, у зв'язку з модифікацією, перебуває в межах від 0,09 до 22,0 кіловат.
Вихідний вал перебуває під кутом 90° до валу двигуна.
Власне, це дає можливість, застосовувати його в місцевостях, в яких відсутні ймовірності співвісно розташувати всі без винятку компонентів апарату.
Швидкість обертання вихідного вала - від 10 аж до 190 оборотів у хвилину.
Обертальний момент - від 28 аж до 2000 Н*м.
Це пристрій живиться порядок роботи S1 з тривалістю від 8 до 24 годин на добу.
Допускається його застосовувати в агресивному і не вибухонебезпечному середовищі.
В атмосфері допустимо перебувати непровідному пилу, однак, її інтенсивність ніяк не повинна бути вище значення 10 мг / м3.

Особливості черв'ячного мотор-редуктора МЧ-80:

Великий коефіцієнт ККД.
Безпечна конструкція.
Компактні розміри.
Самогальмування.

Область застосування

Черв'ячний мотор-редуктор МЧ-80, ціна якого вас приємно здивує, використовуються в приводах конвеєрів, транспортерів (стрічкових, пластинчастого), дробарок (каналізаційних, шредерних), мішалок (бетономішалок, фаршмішалок, лопатевих, вертикальних, пропелерних), підіймачів (консольних, вантажних), елеваторів, норій, кран-балок (візків самохідних, кінцевих балок), дроворуби (конусні, горизонтальні), верстати (оциліндровочні, колод), на рекламних конструкціях (динамічних білбордах, скролерах, призматронах, банерах) і ін.
