Мотор-редуктор черв`ячний МЧ-100
Мотор-редуктор МЧ-100 – це черв'ячний редуктор, що призначається для перетворення швидкості обертання валу, а також його моменту, що крутить. Купуйте редуктор прямо зараз у нас!
Виготовлення відповідно до власного ТУ
Постачання редуктора у зборі з двигуном або тільки редукторної частини з посадковими розмірами валів на індивідуальне замовлення
Гарантія 12 місяців, наявність паспорта, подальше післягарантійне обслуговування
Ціна:
** Ціни діють тільки на території України
-
Гарантия:18 мес.
-
Доставка:1-2 раб. дня
-
Оплата:По 20% предоплате
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОТОР-РЕДУКТОРОВ МЧ100, МЧ125, МЧ160
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОТОР-РЕДУКТОРОВ МЧ-100 - МЧ-160
|
Мотор-редуктор |
Aw |
B |
B 1 |
B 2 |
B 3 |
H |
H 1 |
H 2 |
L 1 |
L 2 |
L 3 |
d |
L |
D |
|
не более |
||||||||||||||
|
МЧ-100 |
100 |
194 |
175 |
140 |
225 |
312 |
200 |
18 |
240 |
200 |
373 |
19 |
450 |
350 |
|
МЧ-125 |
125 |
243 |
230 |
190 |
230 |
396 |
236 |
22 |
275 |
230 |
437 |
19 |
540 |
350 |
|
МЧ-160 |
160 |
282 |
280 |
230 |
280 |
500 |
300 |
30 |
350 |
300 |
551 |
22 |
650 |
450 |
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ЦИЛИНДРИЧЕСКИХ ВАЛОВ МОТОР-РЕДУКТОРОВ МЧ-40 - МЧ-80
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КОНИЧЕСКИХ И ЦИЛИНДРИЧЕСКИХ ВАЛОВ МОТОР-РЕДУКТОРОВ МЧ-100 - МЧ-160
|
Мотор-редуктор |
d |
d 1 |
l |
l 1 |
l 2 |
b |
t |
b 1 |
t 1 |
|
МЧ-100 |
45 |
М30х2,0 |
110 |
82 |
90 |
12 |
23,45 |
14 |
49 |
|
МЧ-125 |
55 |
М36х3,0 |
110 |
82 |
110 |
14 |
28,95 |
16 |
59 |
|
МЧ-160 |
70 |
М48х3,0 |
140 |
105 |
140 |
18 |
36,375 |
20 |
75 |

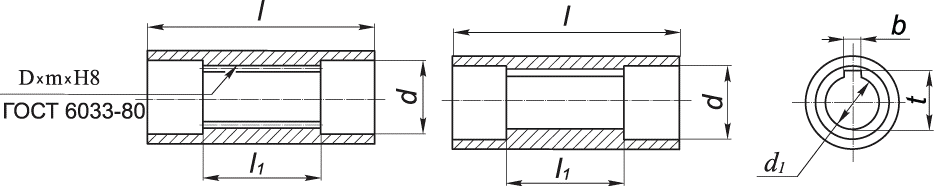

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ПОЛЫХ ВАЛОВ МОТОР-РЕДУКТОРОВ МЧ-40 - МЧ-160 (2 ВАРИАНТА)
|
Мотор-редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
D х m х H8 |
|
МЧ-40 |
23 |
18 |
112 |
72 |
6 |
20,8 |
22 х 1,5 х H8 |
|
МЧ-63 |
33 |
28 |
108 |
68 |
8 |
31,1 |
32 х 1,5 х H8 |
|
МЧ-80 |
41 |
35 |
116 |
66 |
10 |
38,3 |
40 х 1,5 х H8 |
|
МЧ-100 |
46 |
35 |
205 |
90 |
10 |
38,3 |
45 х 2,0 х Н8 |
|
МЧ-125 |
60 |
40 |
230 |
110 |
12 |
43,3 |
55 х 2,5 х Н8 |
|
МЧ-160 |
72 |
60 |
275 |
130 |
18 |
64,4 |
70 х 2,5 х Н8 |

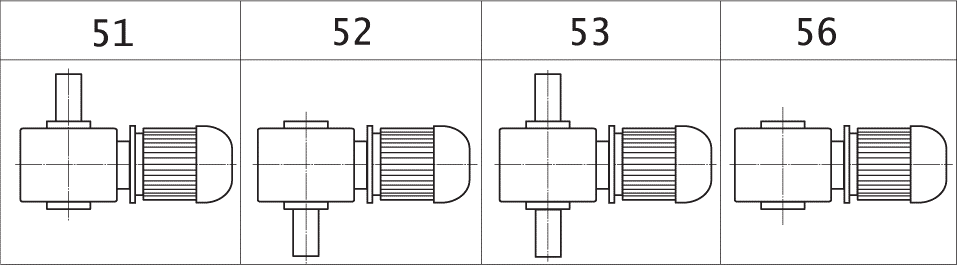

ВАРИАНТЫ СБОРКИ МОТОР-РЕДУКТОРОВ МЧ (вид сверху, червяк под колесом)
ВАРИАНТ РАСПОЛОЖЕНИЯ ЧЕРВЯЧНОЙ ПАРЫ В МОТОР-РЕДУКТОРАХ МЧ (вид сбоку)
Черв'ячний мотор-редуктор типу МЧ-100 призначений для передачі обертального моменту механізмам, що використовуються в загальномашинобудівному виробництві. Дану серію редукторів відрізняють високі показники якості та надійність елементів, які використовуються в конструкції агрегату.
Конструкція черв'ячного мотор-редуктора МЧ-100
Конструкція черв'ячних мотор-редукторів містить:
- Редуктор і двигун, завдяки яким здійснюється виконання основного завдання - безперебійна передача обертального моменту механізму обладнання. Також необхідно відзначити, що редуктор також регулює число обертів.
- Захисні кришки та захисний корпус. Неважко здогадатися, що це елементи забезпечують надійну експлуатацію агрегату. Виконуються вони з високоміцних матеріалів.
- Додаткові деталі, за допомогою яких агрегат працює досить ефективно.
Таким чином, можна зробити висновок про якісну і продуманій конструкції агрегату.
Умови експлуатації
При експлуатації мотор-редукторів необхідно врахувати виконання певних умов, серед яких особливу увагу варто приділити наступним:
- Навантаження, що прикладається до агрегату, не повинна бути спрямованою в різні боки. Вона повинна мати один напрямок.
- Максимальна потужність не повинна перевищувати 1500 оборотів у хвилину, інакше редуктор вийде з ладу.
- Робота редуктора повинна бути тривалою, але допускається переходити на короткочасну експлуатацію при дотриманні регулярних перерв.
Також серед умов необхідно відзначити дотримання температурного діапазону від -40°C до +50°C і відповідність показників середовища експлуатації агрегату стандартних значень. Завдяки виконанню цих умов вдасться забезпечити тривалу роботу редуктора, а також знизити ймовірність виникнення несправностей.
Переваги мотор-редуктора МЧ-100
Перевагами даного типу мотор-редукторів є:
- Легкість в експлуатації;
- Компактні розміри;
- Наявність спеціальної документації, яка підтверджує якість;
- Надійність і довговічність.
Також сюди можна віднести невелику вартість.
Що стосується пункту про наявність спеціальної технічної документації, то необхідно відзначити, що перед запуском черв'ячних мотор-редукторів проводиться ряд спеціальних випробувань. За допомогою них перевіряється відповідність агрегату вимогам, встановленим в державних стандартах.
Якщо редуктор проходить всі випробування успішно, йому присвоюється сертифікат якість, який згодом включається в пакет технічної документації на агрегат.
Ви можете придбати черв'ячний мотор-редуктор на нашому сайті, оформивши покупку в режимі онлайн. Згодом з вами зв'яжеться менеджер нашого магазину для уточнення деяких моментів і завершення оформлення замовлення.
Якщо у вас виникнуть будь-які питання, ви завжди можете зв'язатися з нами, і співробітники магазину нададуть вам детальну консультацію. Контактні дані вказані внизу сторінки, а також у відповідному розділі.
