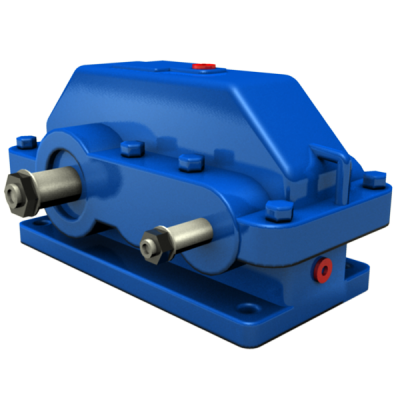

Редуктори циліндричні ЦУ (ЦУ-100, ЦУ-160, ЦУ-200, ЦУ-250)

Є у наявності

Ціна:

7 050 грн

* Ціна може змінюватися у залежності від обраних параметрів
** Ціни діють тільки на території України

КУПИТИ В ОДИН КЛІК

Кількість

Доставка:

Гарантия:
18 мес.
Доставка:
1-2 раб. дня
Оплата:
По 20% предоплате
Рейтинг:

Наименование технических характеристик		Типоразмер редуктора
Наименование технических характеристик		1ЦУ-100	1ЦУ-160	1ЦУ-200	1ЦУ-250
Передаточные числа		2; 2,5; 3,15; 4; 5; 6,3
Допускаемая радиальная консольная нагрузка, Н	на быстроходном валу	630	1250	2800	4000
Допускаемая радиальная консольная нагрузка, Н	на тихоходном валу	2240	4500	6300	9000
Номинальный крутящий момент на тихоходном валу, Н.м		315	1250	2500	5000
КПД		0,98
Масса, кг		27	78	135	250

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РЕДУКТОРОВ 1ЦУ

Редуктор	Aw	A	A 1	B	B 1	H	H 1	h	L	L 1	L 2	L 3	L 4	L 5	d
1ЦУ-100	100	224	95	140	132	224	112	22	315	265	85	132	136	155	15
1ЦУ-160	160	355	125	185	175	335	170	28	475	405	136	195	218	218	24
1ЦУ-200	200	437	165	212	200	425	212	36	670	580	165	236	230	265	24
1ЦУ-250	250	545	185	265	250	530	265	40	710	615	212	290	280	315	28

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВЫХОДНЫХ ВАЛОВ РЕДУКТОРОВ 1ЦУ

Редуктор	быстроходный вал						тихоходный вал
Редуктор	d	d 1	l	l 1	b	t	d	d 1	l	l 1	b	t
1ЦУ-100	25	М16х1,5	60	42	5	13,45	35	М20х1,5	80	58	6	18,55
1ЦУ-160	45	М30х2,0	110	82	12	23,45	55	М36х3,0	110	82	14	28,95
1ЦУ-200	55	М36х3,0	110	82	14	28,95	70	М48х3,0	140	105	18	36,38
1ЦУ-250	70	М48х3,0	140	105	18	36,38	90	М64х4,0	170	130	22	46,75

ВАРИАНТЫ СБОРКИ РЕДУКТОРОВ

Редуктори циліндричні ЦУ (ЦУ-100, ЦУ-160, ЦУ-200, ЦУ-250)

Редуктор 1ЦУ використовується для зміни обертаючого моменту і швидкості обертання. Ті, що йдуть після буквеної маркування цифри вказують на відстань між осями в міліметрах. Буква "У" позначає використання вузьких шестерень, шириною 0,2... 0,4 від міжосьової відстані. Їх основними робочими елементами є дві косозубі шестерні. Дані редуктори встановлюються тільки в горизонтальному положенні. Конічні вали, на яких встановлені шестерні, як правило, можуть виходити на обидві сторони.

Передавальне число даних редукторів лежить в межах від 2 до 6,3.

Вони можуть працювати як з прямою навантаженням, так і з реверсивної.

Швидкість обертання ведучого вала не повинна перевищувати 1800 об / хв.

Режим його роботи може бути, як безперервним, так і з невеликими паузами.

Особливості редукторів ЦУ від компанії «GlobalProm»:

Компактні розміри.
Вихідні на обидві сторони вали дозволяють приєднувати додаткове обладнання.
Обертання валів в обидві сторони.

Галузь застосування

Редуктори ЦУ-200, ЦУ-100, Цу-160 і ЦУ-250 використовуються в промислових приводах різноманітних агрегатів і механізмів.

Замовте сьогодні - отримаєте додаткові вигоди!

Зв'язавшись з нашими фахівцями, ви отримаєте всю необхідну інформацію щодо даного товару і способів його придбання. Купити редуктор в Харкові за низькою ціною з доставленням по Україні ви можете всього в один клік (кнопка "Купити" праворуч від фото товару).
