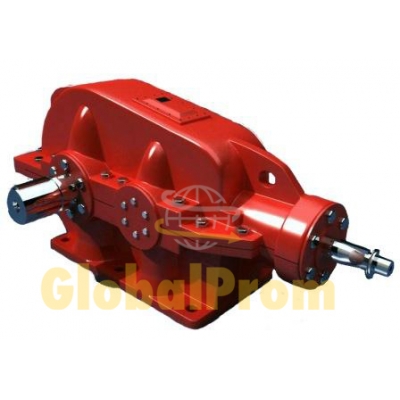

Редуктори КЦ1 (редуктор КЦ1-200, КЦ1-250, КЦ1-300, КЦ1-400, КЦ1-500)

Опис

Редуктори КЦ1 – це двоступінчасті конічно-цилідричні редуктори горизонтального виконання. Щоб купити цей товар, зателефонуйте або напишіть нам!

Є у наявності

Гарантія 12 місяців

Відповідність технічним нормам, ГОСТам та ТУ

Постачання запасних частин та комплектуючих

Типорозмір редуктора

Ціна:

21 000 грн

* Ціна може змінюватися у залежності від обраних параметрів
** Ціни діють тільки на території України

КУПИТИ В ОДИН КЛІК

Кількість

Доставка:

Гарантия:
18 мес.
Доставка:
1-2 раб. дня
Оплата:
По 20% предоплате

Наименование технических характеристик	Типоразмер редуктора
Наименование технических характеристик	КЦ1-200	КЦ1-250	КЦ1-300	КЦ1-400	КЦ1-500
Передаточные числа	6,3; 10; 14; 20; 28
Допускаемая консольная нагрузка на тихоходном валу, Н	5100	7000	12000	18000	25000
Номинальный крутящий момент на выходном валу, Н.м	520	1200	2100	5300	9000
КПД	0,94
Масса, кг	186	391	474	980	1740

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РЕДУКТОРОВ КЦ1

Редуктор	Aw т	A	A 1	B	H	H 1	h	h 1	L	L 1	L 2	L 3	L 4	d	п
КЦ1-200	200	375	250	300	435	225	20	-	900	480	85	460	247	17	4
КЦ1-250	250	480	325	375	515	265	25	-	1170	600	120	625	320	22	4
КЦ1-300	300	545	350	450	607	315	25	-	1275	680	120	625	385	22	6
КЦ1-400	400	810	450	526	705	320	35	95	1705	930	212	848	452	26	8
КЦ1-500	500	990	550	630	877	400	40	100	2085	1160	250	1030	544	33	8

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ БЫСТРОХОДНЫХ ВАЛОВ РЕДУКТОРОВ КЦ1

Редуктор	быстроходный вал (конический)
Редуктор	d	d 1	l	l 1	b	t
КЦ1-200	40	М24х2,0	110	82	10	20,9
КЦ1-250	50	М36х3,0	110	82	12	26
КЦ1-300	50	М36х3,0	110	82	12	26
КЦ1-400	60	М42х3,0	140	105	16	31,4
КЦ1-500	90	М64х4,0	170	130	22	46,8

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТИХОХОДНЫХ ВАЛОВ РЕДУКТОРОВ КЦ1

Редуктор	тихоходный вал (цилиндрический)
Редуктор	d 2	l 2	b 1	t 1
КЦ1-200	45	80	14	48,5
КЦ1-250	55	110	16	59
КЦ1-300	70	140	20	74,5
КЦ1-400	90	170	25	95
КЦ1-500	110	210	28	116

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТИХОХОДНОГО ВАЛА В ВИДЕ ЗУБЧАТОЙ ПОЛУМУФТЫ

Редуктор	b	d	d 1	L	l	l 1	Зацепление
Редуктор	b	d	d 1	L	l	l 1	m	z
КЦ1-200	20	126	80	219	14	45	3	40
КЦ1-250	25	150	90	267	14	48	3	48
КЦ1-300	25	174	110	325	14	55	3	56
КЦ1-400	35	232	140	370	14	60	4	56
КЦ1-500	35	232	140	422	14	60	4	56

Двоступеневі редуктори КЦ1, серії КЦ1-200, КЦ1-250, КЦ1-300, КЦ1-400, КЦ1-500 прекрасно підходять для використання в будівництві для ремонту або експлуатації підйомно-транспортного устаткування. Також даний вид редукторів дозволяє збільшити обертаючий момент і зменшити частоту обертання різних механізмів.

Циліндричні редуктори КЦ1 відносяться до двоступінчастих редукторів горизонтального виконання. Такі механізми складаються з пари конічних коліс, які мають спіральні зуби, а також однієї пари циліндричних коліс, оснащеними косими зубами. Перша пара конічних коліс - це швидкохідний ступінь, а друга - тихохідна. Така конструкція забезпечує циліндричного редуктора КЦ1 високу навантажувальну здатність, а також знижує шумові характеристики та збільшує час експлуатації приводу. Корпус редуктора виконаний з високоякісного чавуну і складається з двох частин. Робочі вали змонтовані на підшипники кочення і можуть обертатися у двох напрямках, проте частота ведучого вала не повинна перевищувати значення 1500 об/хв, а окружна швидкість зубчастих передач не більше 12 м/с. Передавальне число таких пристроїв лежить в межах від 6,3 до 28 одиниць.

Можливості редукторів КЦ1 від компанії «GlobalProm»

можливість експлуатації в режимі 24/7;
різні види навантажень (реверсивна, односпрямована, змінна, постійна);
різні варіанти виконання: для робіт в умовах в сухих, помірних або ж тропічних кліматичних умовах;
обертання валів в обидві сторони;
ідеальне співвідношення доступної ціни та високої якості;
вхідний і вихідний вали встановлені в перпендикулярних площинах;
консольне навантаження на тихохідному валу - 12000 Н.м;
коефіцієнт корисної дії (ККД) становить 94%;
висока якість деталей і збірки.

У компанії «GlobalProm» ви можете підібрати та купити конічно-циліндричний двоступінчастий редуктор, типу КЦ1-200, КЦ1-250, КЦ1-300, КЦ1-400, КЦ1-500 за доступними цінами. Якщо вас зацікавив цей редуктор, але у вас є питання - зателефонуйте нашим консультантам і отримаєте повну інформацію про поданий товар. На всі моделі редукторів КЦ1 надається офіційна гарантія.
